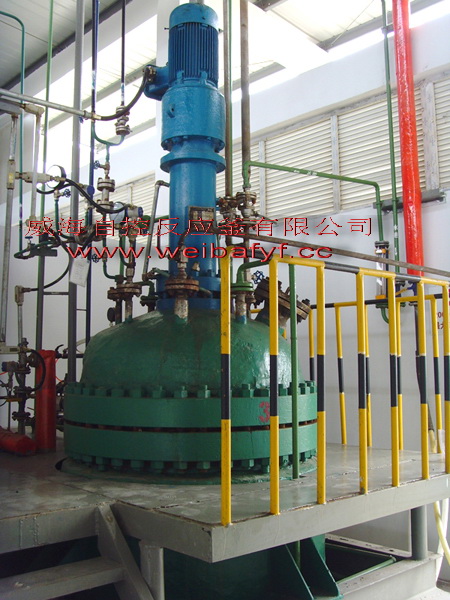

WHF型工業生產用磁力攪拌反應釜，是各種易燃、易爆、有毒、貴重等介質在高溫、高壓、高真空等條件下進行攪拌反應的理想設備，它從根本上解決了以前填料密封、機械密封無法克服的軸封泄漏問題，無任何泄漏和污染，使用壽命長、免維修。釜體材料可采用碳錳鋼、各種牌號的不銹鋼、鈦及鈦合金、鎳、哈氏合金、鋯及其復合材料等。
反應釜的主體材料、釜體、釜蓋上的開孔尺寸、數量、加熱方式、釜內結構、攪拌轉速、攪拌槳葉的形式均可根據用戶要求進行設計；加熱方式有夾套蒸汽、夾套導熱油電加熱、夾套油浴循環、遠紅外等形式供用戶訂貨時任意選配。
|
指標
項目 |
公稱容積 L
|
|
50
|
100
|
200
|
300
|
500
|
1000
|
2000
|
3000
|
5000
|
|
內徑/內高
|
350/520
|
450/640
|
600/910
|
600/1290
|
800/1100
|
1000/1390
|
1200/2400
|
1300/3050
|
|
盤管傳熱面積㎡
|
0.2
|
0.5
|
0.8
|
1.0
|
1.2
|
2.5-4
|
4
|
5-8
|
|
工作壓力 Mpa
|
-0.1-15.0Mpa
|
-0.1-10.0Mpa
|
|
夾套工作壓力
|
0.1-1.6Mpa
|
|
工作溫度 ℃
|
室溫-300℃
|
|
加熱方式
|
夾套蒸汽、夾套導熱油電加熱管、遠紅外、夾套油循環等
|
|
攪拌轉速 r/min
|
20～1000r/min 可調
|
|
攪拌槳葉形式
|
推進式、槳式、錨式、渦輪式；
|
|
電機功率 Kw
|
0.55
|
0.75
|
1.1/3
|
3
|
3/4
|
5.5/7.5
|
7.5/11
|
11/15
|
15/18
|
|
釜蓋開口
|
攪拌口配磁力攪拌器，氣相口配球閥(進、排氣、抽真空用)，液相口配球閥及釜內插底管(反應過程中可用來取樣或上出料用)，加料口配盲板，測控溫口配保護管及鉑電阻，壓力表安全爆破口配壓力表及安全防爆裝置，釜內冷卻盤管進、出口配閥門。
開口可選配：釜底放料口配閥門，氣體取樣口配閥門及取樣器系統，液體取樣口配閥門及取樣器系統，進出口匹配單向閥，氣體進口配減壓閥，氣體出口配背壓閥，釜體釜蓋匹配觀察玻璃視窗，釜體液位計。
|
|
控制系統
|
配具有自整定功能PID控溫表，控溫精度±1.5℃，具有釜內轉速顯示及無級調速功能，具加熱電壓可調功能，配有加熱電壓表、電機電流表、工作時間顯示表。連續操作控制系統：氣體增壓系統，液體加料系統，恒壓加料罐，接收及冷凝裝置，高壓分離裝置，質量流量控制系統，自動冷卻系統，壓力傳感器超壓報警，超溫報警斷電，計算機遠程控制、數據采集等。
|
|
主體材料
|
1Cr18Ni9Ti ( 321 )、00Cr17Ni14MO 2 ( 316L )、 0Cr18Ni9 ( 304 )、鎳、鎳基合金(哈氏合金、蒙乃爾合金、因康鎳合金)、鈦、銅、鋯、鉭、鋁及其合金、雙相不銹鋼、聚四氟乙烯等
|
|
控制儀的工作環境
|
環境溫度 0～50 ℃，相對濕度為 30～85% ，周?chē)橘|(zhì)中不含導電塵埃及腐蝕氣體。
|
|
